R.D. 865/2003

ANEXO 4

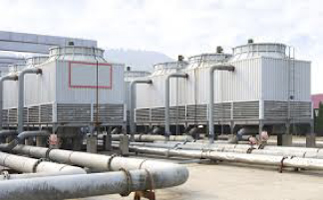

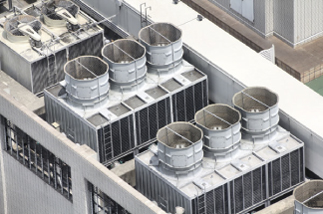

Mantenimiento de torres de refrigeración y condensadores evaporativos.

Se detallan a continuación los aspectos mínimos que deben recoger la revisión y la limpieza y desinfección de este tipo de instalaciones, completando lo ya recogido en los artículos 7 y 8 del presente real decreto. Se deberá tener en cuenta la calidad del agua disponible y las limitaciones de calidad propia a fin de obtener los parámetros indicadores de calidad especificados en la tabla 1. Todas las operaciones que se describen a continuación serán realizadas por personal suficientemente cualificado, con todas las medidas de seguridad necesarias, avisando a los usuarios para evitar posibles accidentes.

 A. Revisión.

En la revisión de todas las partes de la instalación se comprobará su correcto funcionamiento y su buen estado de conservación y limpieza.

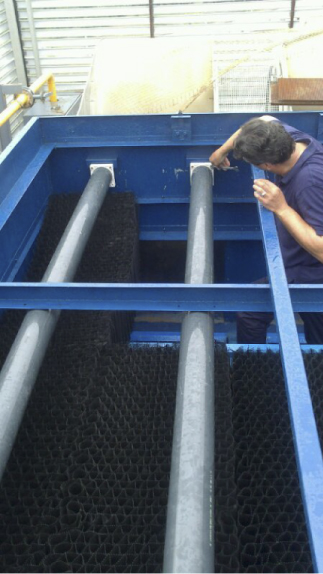

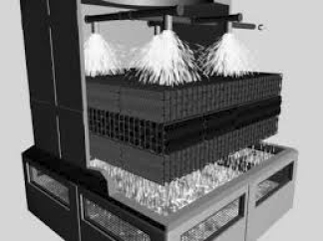

La revisión de todas las partes de una instalación para comprobar su buen funcionamiento, se realizará con la siguiente periodicidad: anualmente el separador de gotas, semestralmente, el condensador y el relleno y mensualmente la bandeja. Se revisará el estado de conservación y limpieza general, con el fin de detectar la presencia de sedimentos, incrustaciones, productos de la corrosión, lodos y cualquier otra circunstancia que altere o pueda alterar el buen funcionamiento de la instalación.  Si se detecta algún componente deteriorado se procederá a su reparación o sustitución. Se revisará también la calidad físico-química y microbiológica del agua del sistema determinando los siguientes parámetros, mensualmente, temperatura, pH, conductividad, turbidez, hierro total y diariamente nivel de cloro o biocidad utilizado (tabla 1). Recuento total de aerobios en el agua de la balsa con periodicidad mensual (tabla 2). Se determinará Legionella con una periodicidad adecuada al nivel de peligrosidad de la instalación, como mínimo trimestralmente, y siempre 15 días después de la realización del tratamiento de choque. Se incluirán, si fueran necesarios, otros parámetros que se consideren útiles en la determinación de la calidad del agua o de la efectividad del programa de mantenimiento de tratamiento del agua.

Cuando se detecten cambios en los parámetros físico-químicos que miden la calidad del agua, se revisará el programa de tratamiento del agua y se adoptarán las medidas necesarias (tabla 1). Cuando se detecten cambios en el recuento total de aerobios y en el nivel de desinfectante, se procederá a realizar una determinación de Legionella y se aplicarán, en su caso, las medidas correctoras necesarias para recuperar las condiciones del sistema (tabla 3).

B. Limpieza y desinfección.

Se tendrá en cuenta que una desinfección no será efectiva si no va acompañada de una limpieza exhaustiva.

La limpieza y desinfección del sistema completo se realizará, al menos, dos veces al año, preferiblemente al comienzo de la primavera y el otoño, cuando las instalaciones sean de funcionamiento no estacional y además en las siguientes circunstancias: cuando se ponga en marcha la instalación por primera vez, tras una parada superior a un mes, tras una reparación o modificación estructural, cuando una revisión general así lo aconseje y cuando lo determine la autoridad sanitaria.

Cuando el tiempo de parada de la instalación supere la vida media del biocida empleado, se comprobará el nivel del biocida y la calidad microbiológica – erobios totales– (tabla 2) del agua antes de su puesta en funcionamiento. En caso necesario, se realizará una limpieza y desinfección de la instalación.  El procedimiento de limpieza y desinfección general para equipos que pueden cesar en su actividad, en caso de utilizar cloro, será el siguiente:

a) Cloración del agua del sistema, al menos 5 mg/l de cloro residual libre y adición de biodispersantes capaces de actuar sobre la biocapa y anticorrosivos compatibles con el cloro y el biodispersante, en cantidad adecuada, manteniendo un pH entre 7 y 8.

b) Recircular el sistema durante 3 horas, con los ventiladores desconectados y cuando sea posible las aberturas cerradas para evitar la salida de aerosoles. Se medirá el nivel de cloro residual libre al menos cada hora reponiendo la cantidad perdida.

c) Neutralizar el cloro, vaciar el sistema y aclarar con agua a presión.

d) Realizar las operaciones de mantenimiento mecánico del equipo y reparar las averías detectadas.

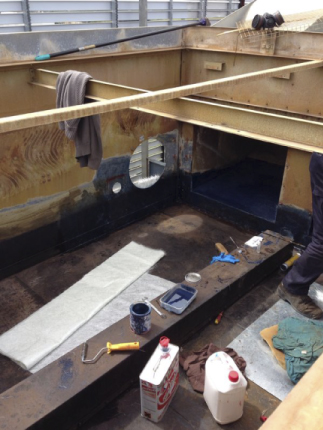

e) Limpiar a fondo las superficies con técnicas adecuadas que eliminen las incrustraciones y adherencias y aclarar.

f) Llenar de agua y añadir el desinfectante de mantenimiento. Cuando este desinfectante sea cloro, se mantendrán unos niveles de cloro residual libre de 2 mg/l mediante un dispositivo automático, añadiendo anticorrosivo, compatible con el cloro, en cantidad adecuada.

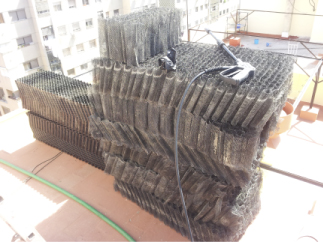

Las piezas desmontables serán limpiadas a fondo, sumergidas en una solución que contenga 15 mg/l de cloro residual libre, durante 20 minutos, aclarando posteriormente con abundante agua fría. Los elementos difíciles de desmontar o de difícil acceso se pulverizarán con la misma solución durante el mismo tiempo. En caso de equipos, que por sus dimensiones o diseño no admitan la pulverización, la limpieza y desinfección se realizará mediante nebulización eléctrica, utilizando un desinfectante adecuado para este fin (la nebulización eléctrica no se puede realizar con cloro).  El procedimiento de limpieza y desinfección general para equipos que no pueden cesar en su actividad, en caso de utilizar cloro, será el siguiente:

a) Ajustar el pH entre 7 y 8, para mejorar la acción del cloro.

b) Añadir cloro en cantidad suficiente para mantener en el agua de la balsa una concentración máxima de cloro libre residual de 5 mg/l.

c) Añadir la cantidad adecuada de biodispersante para que actúe sobre la biocapa y permita el ataque del cloro en su interior, así como un inhibidor de la corrosión, específico para cada sistema.

d) Recircular por espacio de 4 horas manteniendo los niveles de cloro residual libre. Se realizarán determinaciones del mismo cada hora, para asegurar el contenido de cloro residual previsto. Es obligatoria la utilización de dosificadores automáticos.

Una vez finalizada la operación de limpieza en caso de que la calidad del agua no sea aceptable se podrá renovar la totalidad del agua del circuito a criterio del responsable de mantenimiento, abriendo la purga al máximo posible y manteniendo el nivel de la balsa.

Las torres de refrigeración y condesadores evaporativos que den servicio a instalaciones industriales de carácter singular, tales como centrales de energías térmicas, centrales nucleares y otros, dispondrán de protocolos de limpieza y desinfección específicos, adecuados a la particularidad de su uso y que contemplen lo dispuesto en el artículo 5, 7 y del presente Real Decreto.

C. Limpieza y desinfección en caso de brote de legionelosis.

a) Clorar el agua del sistema hasta conseguir al menos 20 mg/l de cloro libre residual y añadir biodispersantes y anticorrosivos compatibles, en cantidad adecuada, manteniendo los ventiladores desconectados y, cuando sea posible, las aberturas cerradas para evitar la salida de aerosoles.

b) Mantener este nivel de cloro durante 3 horas, comprobando éste cada hora y reponiendo la cantidad perdida, mientras está circulando agua a través del sistema.

c) Neutralizar el cloro y proceder a la recirculación del agua de igual forma que en el punto anterior.

d) Vaciar el sistema y aclarar con agua a presión.

e) Realizar las operaciones de mantenimiento mecánico del equipo y reparar las averías detectadas.

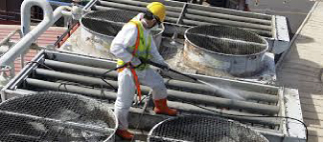

f) Limpiar a fondo las superficies del sistema con detergentes y agua a presión y aclarar.

g) Introducir en el flujo de agua cantidad de cloro suficiente para alcanzar 20 mg/l de cloro residual libre, añadiendo anticorrosivos compatibles con el cloro, en cantidad adecuada. Se mantendrá durante 2 horas, comprobando el nivel de cloro residual libre cada 30 minutos, reponiendo la cantidad perdida. Se recirculará el agua por todo el sistema, manteniendo los ventiladores desconectados y las aberturas tapadas.

h) Neutralizar el cloro y recircular de igual forma que en el punto anterior.

i) Vaciar el sistema, aclarar y añadir el desinfectante de mantenimiento. Cuando este desinfectante sea cloro, mantener un nivel de cloro residual libre de 2 mg/l mediante un dosificador automático, añadiendo el anticorrosivo compatible, en cantidad adecuada.

Las piezas desmontables serán limpiadas a fondo y desinfectadas por inmersión en una solución de agua que contenga 20 mg/l de cloro residual libre, durante al menos 20 minutos. Las piezas no desmontables o de difícil acceso se limpiarán y desinfectarán pulverizándolas con la misma solución durante el mismo tiempo. En caso de equipos, que por sus dimensiones o diseño no admitan la pulverización, la limpieza y desinfección se realizará mediante nebulización eléctrica, utilizando un desinfectante adecuado. Posteriormente se continuará con las medidas de mantenimiento habituales.
